Principaux arguments de vente
- Précision supérieure: précision de ±1m avec une résolution de 40m pour les applications critiques.
- Performance à longue portée: Mesures jusqu'à 5 300 m (cible de 2,3 m x 4,6 m).
- Conception de sécurité pour les yeux: Laser infrarouge de 1535 nm (conforme à la classe 1M).
- Compact et légerLe poids de ≤85g et la taille de 62×43×32mm facilitent l'intégration de l'appareil.
- Une durabilité à toute épreuve: Fonctionne de -40°C à +60°C, protection IP contre la poussière et l'humidité.
- Faible consommation d'énergiePuissance de fonctionnement : ≤4W pour une utilisation prolongée.
- Modes polyvalents: Prise de vue unique, balayage continu 1Hz/5Hz et contrôle de la distance.
Caractéristiques
- Communication RS422 pour une intégration parfaite du système.
- Capacités d'autotest, de rapport de température et de mise à jour du micrologiciel.
- Reconnaissance de la première/dernière cible et évitement de la zone aveugle (≤50m).
Applications
- Automatisation industrielle et robotique.
- Navigation par drone et cartographie du terrain.
- Surveillance de la sécurité et du périmètre.
- Sports de plein air et observation de la faune.
Spécifications
| Paramètres | Indicateur de performance |
|---|---|
| Longueur d'onde de fonctionnement | 1535nm ±10nm |
| Capacité de télédétection | ≥5300m (sur une cible standard de 2,3m×4,6m ou équivalent) |
| Zone aveugle | ≤50m |
| Précision | ±1m |
| Taux de mesure correct | 98% |
| Fréquence de mesure | Coup unique, 1Hz, 5Hz |
| Distance Résolution | ≤40m |
| Poids | ≤85g |

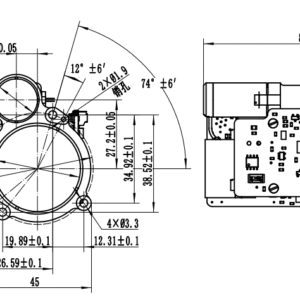

| Dimensions | ≤62mm×43mm×32mm |
| Alimentation électrique | 10V~14V DC |
| Consommation électrique | En veille : ≤1.8W Fonctionnement : ≤4W |
| Conformité environnementale | Température de fonctionnement : -40°C ~ +60°C Température de stockage : -50°C ~ +70°C |
Note : Toutes les spécifications de performance et les interfaces peuvent être personnalisées pour répondre à des besoins spécifiques.
Interface électrique
Les exigences en matière d'interface électrique sont les suivantes :
- Tension d'alimentation: 12V (plage de fonctionnement : 10V-14V).
- Puissance de fonctionnement: ≤4W.
- Puissance en veille: ≤1.8W.
- Connecteur: L'ordinateur hôte se connecte au télémètre par l'intermédiaire d'un connecteur à 10 broches au pas de 1,25 mm pour les tests d'interconnexion. Les définitions des broches pour l'alimentation et la communication sont indiquées dans le tableau 1, et l'emplacement de la broche 1 est illustré dans la figure suivante.
Tableau : Définitions des broches de l'alimentation et du port de communication
| Numéro de la broche | Étiquette | Définition de l'électricité | Direction du signal |
|---|---|---|---|
| P-1 | VIN+ | Entrée positive de l'alimentation | Alimentation électrique |
| P-2 | VIN- | Entrée négative de l'alimentation | Alimentation électrique |
| P-3 | NC | Non connecté | |
| P-4 | RS422_TXD+ | Port d'entrée du signal | Le télémètre au service de l'hôte |
| P-5 | RS422_TXD- | Port d'entrée du signal | Le télémètre au service de l'hôte |
| P-6 | RS422_RXD- | Port de sortie du signal | Hôte du télémètre |
| P-7 | RS422_RXD+ | Port de sortie du signal | Hôte du télémètre |
| P-8 | GND | RS422 Masse | |
| P-9 | SWDIO | Port de données | Pour la programmation du micrologiciel |
| P-10 | SWCLK | Port d'horloge | Pour la programmation du micrologiciel |
Conformité
- CE, RoHS, ISO 9001
